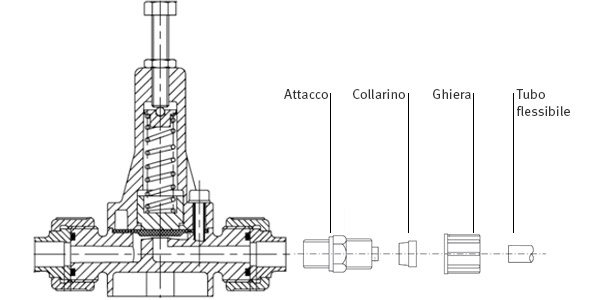

Le connessioni per tubi flessibili della Serie di connettori 1A assicurano che un tubo flessibile possa essere connesso all’attacco presente nelle nostre valvole di sfioro DHV 718 e nelle valvole a membrana MV 308.
Il tubo flessibile è tenuto fermo da una ghiera. Il collarino presente nella parte del tubo è quasi cilindrico. Questo evita una distorsione o rimozione accidentale del tubo. Quindi è possibile un’impiego fino a 10 bar in temperatura ambiente.
SERIE 1 A Raccordi diritti a compressione singola ogiva in PP
| Tipo | Materiale | Attacco | Diametro tubo flessibile |
|---|---|---|---|
| Serie 1 A | PP | G 3/8” | D. 6 x 8 mm |
| Serie 1 A | PP | G 3/8” | D. 8 x 10 mm |
| Serie 1 A | PP | G 3/8” | D. 10 x 12 mm |
SERIE 1 A Raccordi diritti a compressione singola ogiva in PVDF
| Tipo | Materiale | Attacco | Diametro tubo flessibile |
|---|---|---|---|
| Serie 1 A | PVDF | G 3/8” | D. 6 x 8 mm |
| Serie 1 A | PVDF | G 3/8” | D. 8 x 10 mm |
| Serie 1 A | PVDF | G 3/8” | D. 10 x 12 mm |
Connessioni per tubi flessibili e raccordi ad ogiva
